Légende
 |
interrupteur simple |
 |
interrupteur va et vient |
 |
interrupteur permutateur intermédiaire pour une installation avec 3 interrupteurs |
 |
interrupteur type bouton poussoir |
 |
thermostat |
 |
disjoncteur de protection ou fusible |
 |
disjoncteur principal |
 |
répartition à la terre |
 |
douille (endroit où l'on visse l'ampoule) |
| Prise de secteur |
Introduction
Le but de cette page est de vous montrer comment les différents éléments sont reliés entre eux par des schémas simples.
Rappel:
- Le fil
rouge est la phase
C'est sur cette ligne que se place l'interrupteur.
- Le fil
bleu est le neutre. - Le fil
vert et jaune est la terre.
Certaines prises sont commandées par des interrupteurs. L'installation est identique à celle d'une lampe. Il vous suffira de changer la douille par une prise.
Penser à couper votre alimentation électrique au niveau du disjoncteur principal avant toute manipulation.

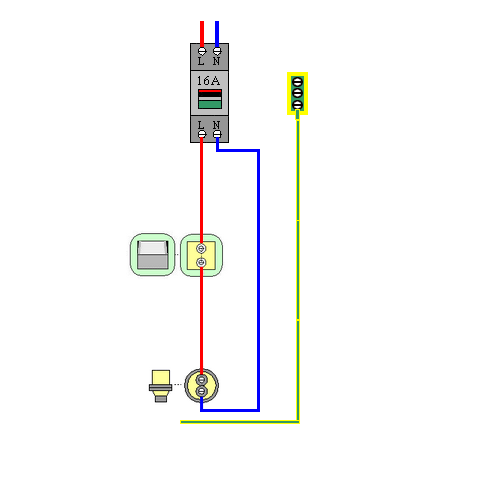

Interrupteur simple

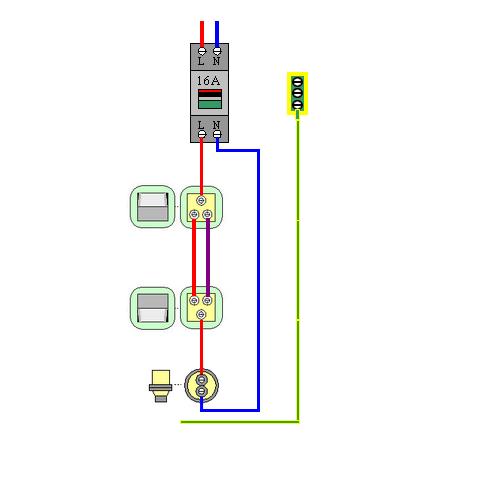

Interrupteur va et vient

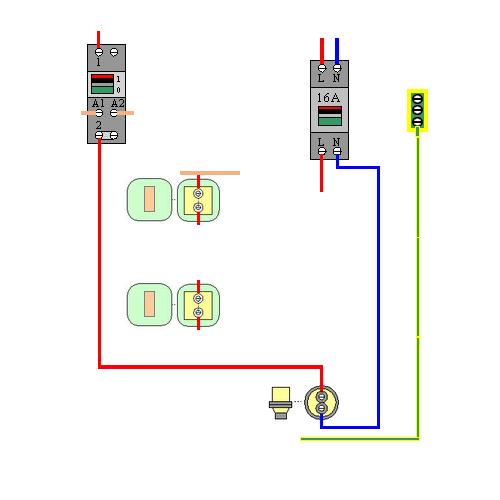

Interrupteur Télérupteur
Il est préférable de protéger le télérupteur avec un disjoncteur de protection à 2A.
